En la lección actual se tocan aspectos fundamentales relacionados con el trazado del sistema de bombeo, así como sus criterios de diseño.
El trazado del sistema de bombeo es un ejercicio multidisciplinar
Aunque alguien podría pensar que el trazado de tuberías de las instalaciones de bombeo y la disposición de la instalación, es una labor del grupo de trabajo de diseño de tuberías y layout de Planta, hay que aclarar que no es así.
Esta tarea es muy compleja y laboriosa. Si bien es liderada por los especialistas de diseño de tuberías y layout, requiere de la participación de un equipo multidisciplinario: mecánicos y procesistas, civiles, eléctricos, especialistas de I&C, especialistas de stress analysis y soportes, etc.
Criterios básicos a tener en consideración
A continuación se exponen algunos criterios básicos a la hora de hacer el trazado y diseño de un sistema de tuberías en instalaciones de bombeo.
- Conseguir un buen diseño de la tubería de aspiración o succión de la bomba. Es recomendable revisitar la Lección 2.10 Prediseño de la succión de la bomba
- Prever en el sistema de tuberías la instalación de venteos en puntos altos y drenajes en los puntos bajos
- El trazado no debe obstruir ningún área de paso, ruta de escape, zonas de mantenimiento, etc.
- Asegurar la seguridad del personal: aislamiento térmico para protección de personal, silenciadores, drenajes y venteos peligrosos dirigidos a zonas seguras, válvulas de seguridad en líneas a altas presiones si se requieren, cubetas de recogida de vertidos, duchas lavaojos en zonas de riesgo, control de los drenajes tóxicos o inflamables, etc.
- Etc, etc, etc…
Cuando veas al video que aparece a continuación, podrás apreciar todos los detalles.
| Contenido PREMIUM. Disponible solo para Suscriptores.
Identifícate para: ACCEDER o REGISTRARTE |
Relativo al enlace para que te puedas descargar el pdf con la lección, lo tienes a continuación:
| Contenido PREMIUM. Disponible solo para Suscriptores.
Identifícate para: ACCEDER o REGISTRARTE |
Conclusiones
Esta es la lección 2.14 del curso Diseño y Selección de Instalaciones de Bombeo de PumpsBombas. Se exponen los criterios básicos a tener en cuentas para realizar el correcto trazado del sistema de bombeo.

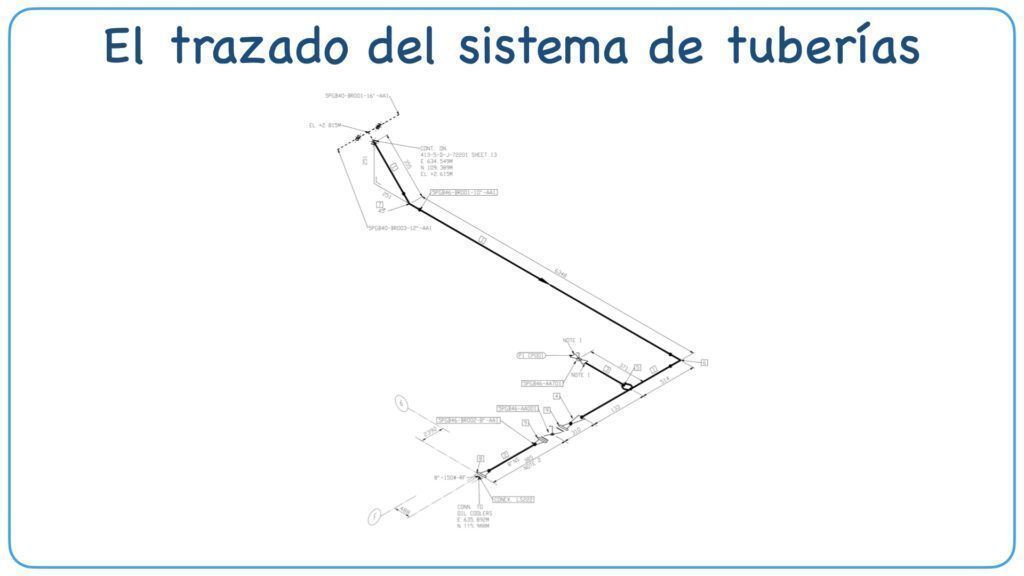

Tal y como se indica en el video, en la actualidad existen potentes herramientas de diseño 3D, que facilitan la labor de los especialistas. Del modelo 3D se pueden extraer los isométricos de tubería y todos los listados requeridos para el acopio de materiales y su posterior instalación.
Y por el momento nos detenemos aquí… Hasta la siguiente lección.
