Se describe el concepto actual del NPSHR y el porqué de la ilusión del 3% de la caída de H, según el nuevo paradigma del Hydraulic Institute.
El autor de este post es Jorge Jiménez Mur.
Antes de comenzar el tutorial, te recuerdo que también tienes los cursos online disponibles para suscriptores.
También puedes echar un vistazo al resto de tutoriales de PumpsBombas.
¿El NPSH3 como referencia válida para la cavitación?

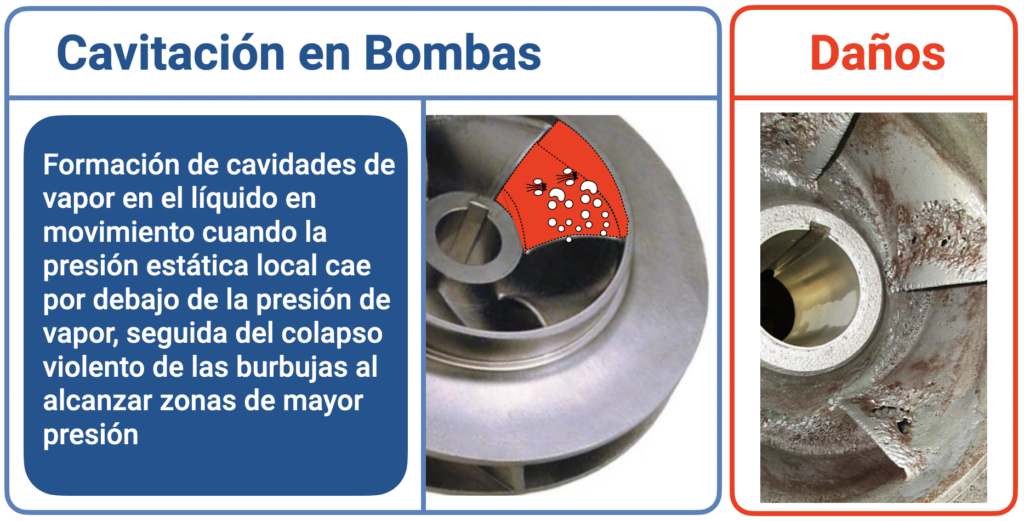

A continuación se representa de forma simple el flujo con cavitación dentro del impulsor de una bomba centrífuga, así como los daños de erosión que pueden producirse dependiendo de la intensidad de la misma. Las burbujas de vapor avanzan hacia el interior del rodete y se van deformando hasta colapsar en zonas con presiones mayores que la presión de vapor pvp.
El NPSH3 se corresponde con el valor del NPSHR (requerido) para el que se produce una caída del 3% de la altura total de bombeo H. En el caso de bombas multietapas, la reducción del 3% de H se limita solamente a la altura correspondiente a la primera etapa.

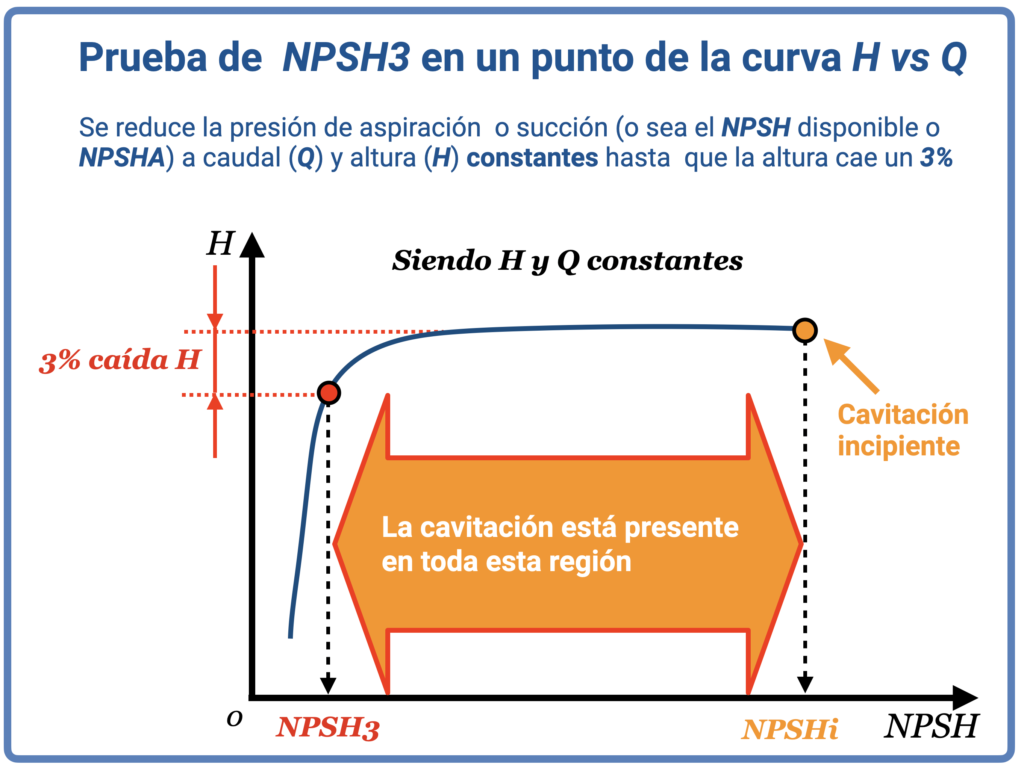

Hay una falsa idea muy difundida incluso en la actualidad, de que si el NPSHA (disponible) es mayor que el NPSH3 entonces no hay cavitación. Cuando la realidad es que, como se deduce de la Figura 2, las primeras burbujas de vapor aparecen para valores de NPSHA que pueden llegar a ser hasta 10 o 12 veces mayores que el NPSH3 (o incluso más). Sin embargo, hasta 2024 el Hydraulic Institute ha considerado el NPSH3 como referencia para establecer los márgenes de NPSH para evitar daños por cavitación.
¿Significa esto que hemos estado hasta 2024 caminando al borde de un abismo pensado que la bomba estaba protegida para daños por cavitación? Lamentablemente la respuesta es sí, y por ello el Hydraulic Institute ha cambiado este criterio.
El cambio de paradigma del Hydraulic Institute
Durante más de 90 años, el Hydraulic Institute ha intentado fijar los márgenes adecuados del NPSH que eviten la aparición de daños por cavitación en las bombas centrífugas.

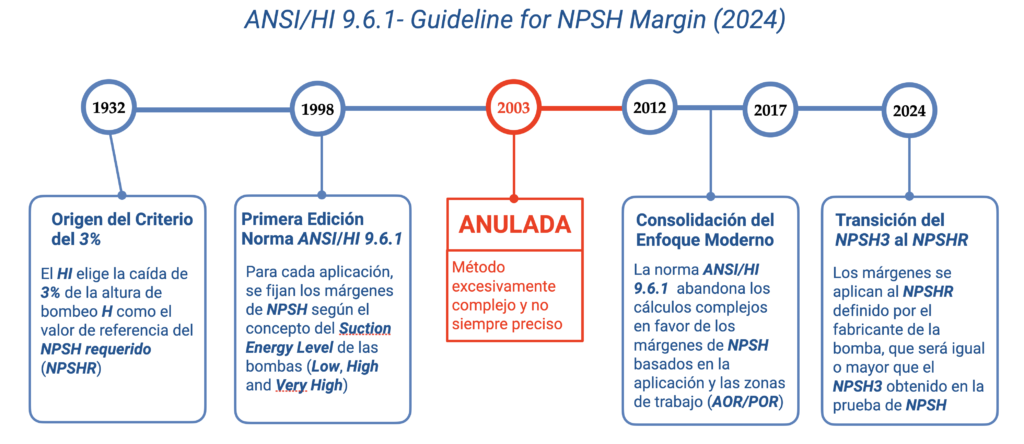

La evolución temporal de la norma ANSI/HI 9.6.1 Guideline for NPSH Margin se muestra a continuación.
En la norma ANSI/HI 9.6.1 Rotodynamic Pumps. Guideline for NPSH Margin de 2024 se actualizan las recomendaciones sobre los márgenes mínimos de NPSH para diferentes aplicaciones y sectores industriales.

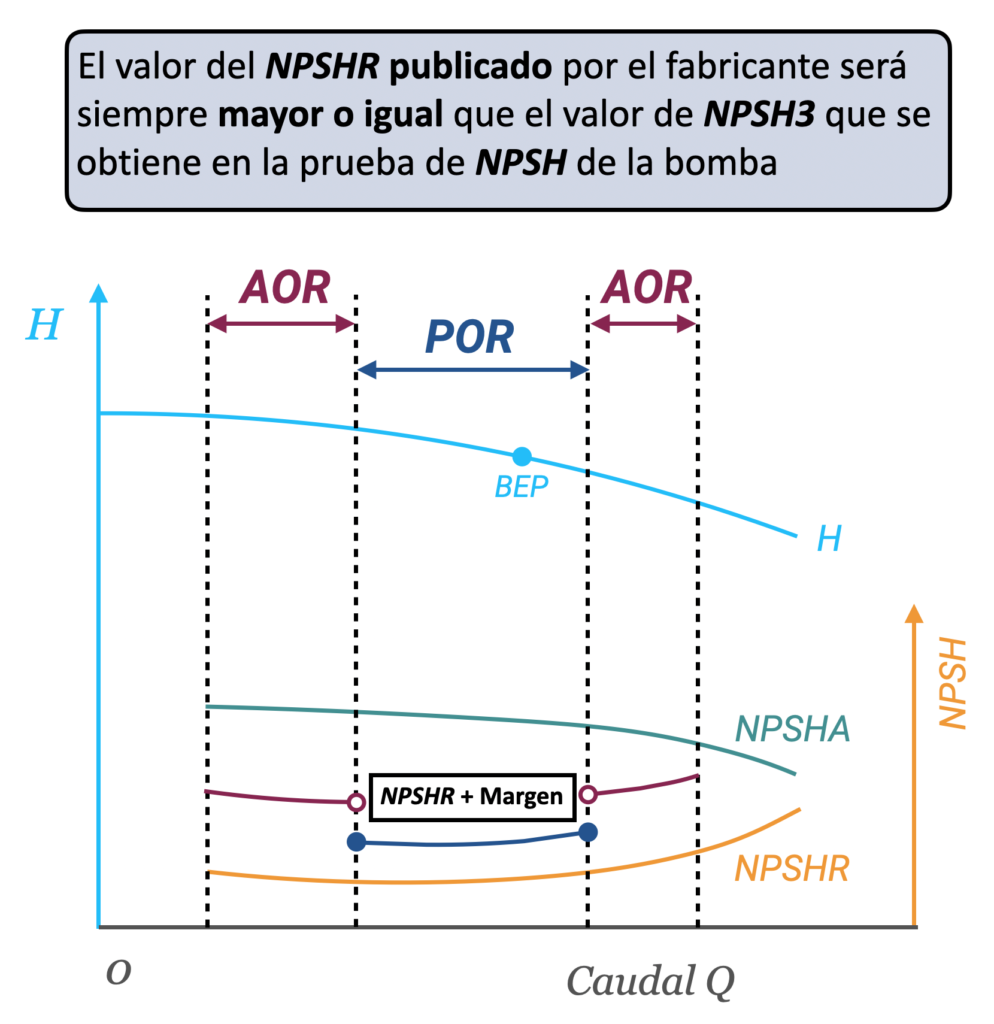

A diferencia de ediciones previas de dicha norma, en la actual, estos márgenes se dan sobre el NPSHR que tiene que ser igual o mayor que el NPSH3.
Toda la explicación sobre el NPSH y la ilusión del 3% en video
Debajo puedes ver el video con toda la explicación sobre la nueva visión del Hydraulic Institute sobre márgenes de NPSH.
Resumen y conclusiones
En este artículo, se explica la paradoja del NPSH y la ilusión del 3% de caída de la altura de bombeo H. Como ya se sabía que se bordeaba el abismo, en 1924 eI Hydraulic Institute cambia el paradigma.
